مهم ترین اجزای دیگ بخار صنعتی
دیگ بخار صنعتی یکی از تجهیزات مهم در کارخانه‌ها، صنایع غذایی، داروسازی، نساجی، پتروشیمی و بسیاری از واحدهای تولیدی است. این دستگاه با استفاده از انرژی حاصل از احتراق سوخت یا منبع حرارتی دیگر، آب را به بخار تبدیل می‌کند و بخار تولیدشده را برای گرمایش، انتقال انرژی یا انجام فرایندهای صنعتی در اختیار مصرف‌کننده قرار می‌دهد. عملکرد صحیح دیگ بخار به هماهنگی میان قطعات مکانیکی، تجهیزات کنترلی و سیستم‌های ایمنی وابسته است؛ به همین دلیل، شناخت اجزای دیگ بخار صنعتی برای خریداران، مسئولان تأسیسات و کارشناسان تعمیر و نگهداری اهمیت زیادی دارد.
هر قطعه در این مجموعه وظیفه مشخصی بر عهده دارد. برای مثال، بدنه و محفظه فشار شرایط لازم برای تولید بخار را فراهم می‌کنند، مشعل انرژی حرارتی موردنیاز را تأمین می‌کند و تجهیزات کنترلی با نظارت بر فشار، سطح آب و وضعیت احتراق، به عملکرد ایمن دستگاه کمک می‌کنند. انتخاب نامناسب یا نگهداری غیراصولی هر یک از این اجزا می‌تواند باعث افزایش مصرف سوخت، کاهش راندمان، توقف خط تولید یا ایجاد خطرات جدی شود. در این مقاله، قطعات اصلی دیگ بخار صنعتی، کاربرد هر بخش، تفاوت تجهیزات در مدل‌های مختلف و نکات مهم برای خرید و نگهداری آن‌ها را بررسی می‌کنیم.
برای خرید و مشاوره تخصصی فیلتر شنی، همین حالا با ما تماس بگیرید.
09119190332 – 01144447330 – 01144447331📞

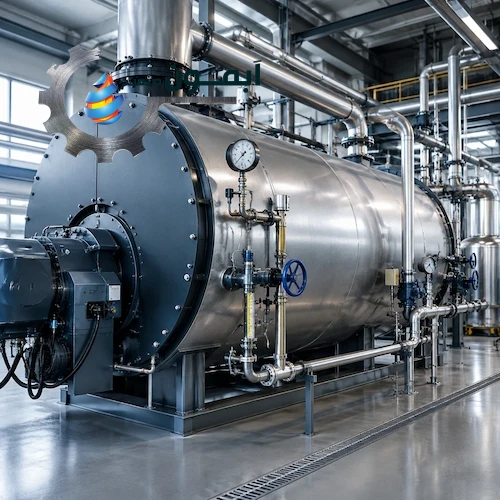

اجزای دیگ بخار صنعتی
بدنه و مخزن تحت فشار دیگ بخار
بدنه یا مخزن تحت فشار، بخش اصلی دیگ بخار است که آب و بخار در آن قرار دارند. این قسمت باید بتواند فشار و دمای طراحی‌شده را تحمل کند و در برابر تنش‌های حرارتی و مکانیکی مقاومت کافی داشته باشد. طراحی، جنس مواد اولیه، ضخامت ورق‌ها، کیفیت جوشکاری و روش ساخت، از عوامل تعیین‌کننده در ایمنی و عمر مفید دستگاه هستند.
بدنه دیگ بخار معمولاً از فولاد مناسب سرویس تحت فشار ساخته می‌شود. انتخاب گرید فولاد و ضخامت آن باید بر اساس فشار کاری، دمای طراحی، استاندارد ساخت و شرایط بهره‌برداری انجام شود؛ بنابراین نمی‌توان یک ضخامت یا جنس ثابت را برای همه دیگ‌های بخار مناسب دانست.
هنگام بررسی اجزای دیگ بخار صنعتی، توجه به پلاک مشخصات، فشار طراحی و کاری، مدارک ساخت، گزارش آزمون‌ها و سوابق بازرسی بدنه ضروری است. وجود نشانه‌هایی مانند خوردگی، نشتی، تغییر شکل یا تعمیرات نامشخص باید توسط متخصص بررسی شود؛ زیرا وضعیت ظاهری به‌تنهایی برای تأیید سلامت مخزن تحت فشار کافی نیست.
اجزای دیگ بخار صنعتی
مشعل و سیستم احتراق
مشعل یکی از مهم‌ترین بخش‌های دیگ بخار سوخت‌سوز است و وظیفه دارد سوخت و هوا را با نسبت مناسب ترکیب کرده و احتراق کنترل‌شده‌ای ایجاد کند. انرژی حاصل از این احتراق به سطوح انتقال حرارت منتقل می‌شود و آب را به دمای جوش و سپس بخار تبدیل می‌کند.
مشعل‌ها بسته به طراحی دستگاه و نوع سوخت می‌توانند گازسوز، گازوئیل‌سوز یا دوگانه‌سوز باشند. انتخاب مشعل باید با ظرفیت حرارتی دیگ، نوع سوخت در دسترس، شرایط دودکش و الزامات آلایندگی هماهنگ باشد.
یکی از نکات مهم برای خریدار، تطابق ظرفیت مشعل با ظرفیت دیگ است. مشعل بزرگ‌تر از نیاز لزوماً عملکرد بهتری ایجاد نمی‌کند و ممکن است موجب روشن و خاموش شدن مکرر، افزایش استهلاک یا احتراق نامناسب شود. از سوی دیگر، مشعل کم‌ظرفیت نمی‌تواند در همه شرایط بخار موردنیاز مصرف‌کننده را تأمین کند. در میان اجزای دیگ بخار صنعتی، مشعل تأثیر مستقیمی بر مصرف سوخت و کیفیت احتراق دارد؛ بنابراین تنظیم آن باید با تجهیزات اندازه‌گیری مناسب و توسط نیروی متخصص انجام شود.
اجزای دیگ بخار صنعتی
اجزای دیگ بخار صنعتی
کوره، لوله‌های انتقال حرارت و مسیر گازهای داغ
کوره محلی است که در آن انرژی حاصل از احتراق آزاد می‌شود. در دیگ‌های بخار فایرتیوب یا لوله‌آتشی، گازهای داغ از داخل لوله‌ها عبور می‌کنند و آب اطراف لوله‌ها را گرم می‌کنند. در مقابل، در دیگ‌های واترتیوب یا لوله‌آبی، آب درون لوله‌ها جریان دارد و گازهای داغ از اطراف آن‌ها عبور می‌کنند. این تفاوت ساختاری بر ظرفیت تولید بخار، سرعت پاسخ به تغییرات بار، ابعاد دستگاه و شرایط بهره‌برداری تأثیر می‌گذارد.
پمپ تغذیه آب و سیستم تصفیه آب دیگ بخار
برای تولید پیوسته بخار، آب باید با فشار مناسب وارد دیگ شود. این وظیفه بر عهده پمپ تغذیه آب است. پمپ باید بتواند بر فشار داخل دیگ و افت فشار مسیر غلبه کند و دبی موردنیاز را تأمین کند. سیستم تغذیه آب معمولاً شامل تجهیزات زیر است:
- مخزن آب تغذیه: ذخیره آب آماده ورود به دیگ.
- پمپ تغذیه: انتقال آب با فشار مناسب.
- شیر یک‌طرفه: جلوگیری از برگشت جریان آب.
- شیرهای قطع و تنظیم جریان: کنترل و ایزوله‌کردن مسیر در شرایط موردنیاز.
- تجهیزات تصفیه آب: کاهش سختی و سایر ناخالصی‌های مضر متناسب با کیفیت آب و مشخصات دیگ.
- هوازدا: در سامانه‌هایی که به آن نیاز دارند، برای کاهش گازهای محلول مانند اکسیژن و دی‌اکسیدکربن.
بیشتر بخوانید:
شیر اطمینان و تجهیزات ایمنی دیگ بخار
دیگ بخار با آب و بخار تحت فشار کار می‌کند؛ به همین دلیل، تجهیزات ایمنی آن باید بر اساس طراحی دستگاه و الزامات استاندارد مربوط انتخاب شوند. این تجهیزات برای پایش شرایط کاری، جلوگیری از عبور از محدوده مجاز و واکنش مناسب در شرایط غیرعادی به کار می‌روند.
شیر اطمینان
در صورت رسیدن فشار به نقطه تنظیم، بخار را تخلیه می‌کند تا از افزایش بیش از حد فشار جلوگیری شود. ظرفیت تخلیه و فشار تنظیم آن باید متناسب با مشخصات دیگ باشد.
کنترل‌کننده حد بالای فشار
در صورت عبور فشار از محدوده تعیین‌شده، فرمان توقف مشعل یا قطع منبع حرارتی را صادر می‌کند.
کنترل‌کننده سطح پایین آب
کاهش خطرناک سطح آب را تشخیص می‌دهد و طبق طراحی سیستم، هشدار یا فرمان قطع مشعل صادر می‌کند.
شیر تغذیه و شیر یک‌طرفه
ورود آب به دیگ را مدیریت می‌کنند و مانع برگشت جریان می‌شوند.
شیر اصلی خروج بخار
برای قطع یا وصل جریان بخار به شبکه مصرف‌کننده به کار می‌رود.
تجهیزات نشان‌دهنده سطح آب و فشار
امکان مشاهده یا پایش وضعیت عملیاتی دیگ را فراهم می‌کنند.

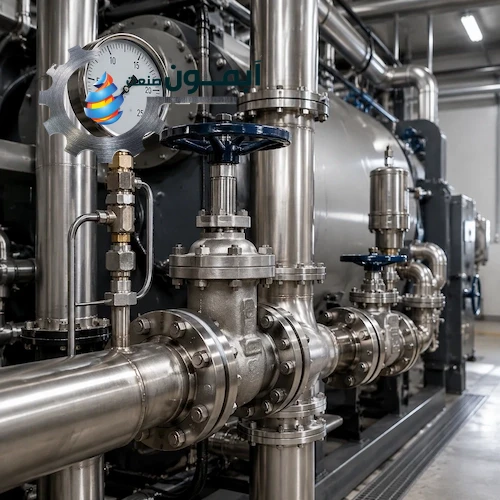

اجزای دیگ بخار صنعتی
گیج فشار، شیشه آب‌نما و سیستم کنترل
اپراتور برای بهره‌برداری درست از دیگ بخار باید بتواند فشار، سطح آب و وضعیت عملکرد دستگاه را پایش کند. به همین منظور، ابزارهای اندازه‌گیری و سیستم کنترل در کنار تجهیزات مکانیکی نصب می‌شوند.
مهم‌ترین ابزارهای این بخش عبارت‌اند از:
- مانومتر یا گیج فشار: نمایش فشار بخار داخل دیگ.
- شیشه آب‌نما: مشاهده مستقیم سطح آب در مدل‌های مجهز به این وسیله.
- سنسور سطح آب: اندازه‌گیری سطح آب و ارسال اطلاعات به سامانه کنترل.
- سنسور دما: اندازه‌گیری دما در نقاطی که پایش آن ضروری است.
- تابلو برق و کنترل: مدیریت فرمان‌ها، هشدارها و وضعیت عملکرد تجهیزات.
- سیستم مدیریت مشعل: کنترل توالی راه‌اندازی، تشخیص شعله و توقف ایمن مشعل.
اجزای دیگ بخار صنعتی
اجزای دیگ بخار صنعتی
شیر تخلیه زیرآب و سیستم بلودان
در جریان تولید بخار، بخشی از املاح و مواد محلول موجود در آب در دیگ باقی می‌مانند. اگر غلظت این مواد بیش از حد مجاز افزایش پیدا کند، احتمال رسوب‌گذاری، کف‌کردن آب و انتقال قطرات آب همراه بخار بیشتر می‌شود. سیستم بلودان برای خارج‌کردن بخشی از آب و کنترل غلظت ناخالصی‌ها مورد استفاده قرار می‌گیرد.
این سیستم معمولاً دو نوع عملکرد دارد:
- بلودان زیرآب یا متناوب: برای تخلیه بخشی از آب و رسوبات ته‌نشین‌شده در نقاط تعیین‌شده.
- بلودان سطحی یا پیوسته: در صورت نیاز طراحی، برای کنترل غلظت مواد محلول در آب دیگ.
اکونومایزر، عایق حرارتی و دودکش
علاوه بر قطعات اصلی تولید بخار، برخی تجهیزات جانبی می‌توانند به بهبود راندمان، کاهش اتلاف انرژی و مدیریت گازهای خروجی کمک کنند. وجود همه این تجهیزات در تمام دیگ‌ها الزامی نیست و به نوع دستگاه، ظرفیت و طراحی پروژه بستگی دارد.
- اکونومایزر: از بخشی از حرارت گازهای خروجی برای پیش‌گرم‌کردن آب تغذیه استفاده می‌کند. این کار می‌تواند مصرف سوخت را کاهش دهد؛ البته میزان صرفه‌جویی به شرایط بهره‌برداری، دمای گاز خروجی و طراحی تجهیز وابسته است.
- عایق حرارتی: روی سطوح مناسب بدنه و لوله‌ها نصب می‌شود تا اتلاف گرما و دمای سطح بیرونی کاهش یابد. وضعیت عایق و پوشش آن باید به‌صورت دوره‌ای بررسی شود.
- دودکش: گازهای حاصل از احتراق را به مسیر تخلیه هدایت می‌کند. ابعاد، ارتفاع، جنس و شرایط مکش آن باید با طراحی مشعل و دیگ هماهنگ باشند.
اجزای دیگ بخار صنعتی
تفاوت اجزای دیگ بخار فایرتیوب و واترتیوب
ساختار داخلی دیگ بخار با توجه به فناوری طراحی متفاوت است. دو گروه شناخته‌شده، دیگ‌های فایرتیوب و واترتیوب هستند که هرکدام برای شرایط کاری مشخصی کاربرد دارند.
| ویژگی | دیگ فایرتیوب | دیگ واترتیوب |
|---|---|---|
| مسیر گازهای داغ | داخل لوله‌ها | خارج لوله‌های آب |
| مسیر آب | اطراف لوله‌های گاز داغ | داخل لوله‌ها |
| ساختار متداول | پوسته و مجموعه لوله‌ها | درام‌ها، هدرها و شبکه لوله‌ها |
| کاربرد | بسیاری از کاربردهای صنعتی با ظرفیت و فشار متناسب | کاربردهای متناسب با فشار و ظرفیت بالاتر |
| ملاحظات نگهداری | بررسی پوسته، لوله‌ها و رسوبات | بررسی لوله‌ها، اتصالات و سامانه گردش آب |
حجره اینترنتی این کسب و کار
اجزای دیگ بخار صنعتی
سخن پایانی
شناخت اجزای دیگ بخار صنعتی به خریداران و مدیران فنی کمک می‌کند تا هنگام انتخاب تجهیزات، ارزیابی هزینه‌ها و برنامه‌ریزی نگهداری تصمیم‌های دقیق‌تری بگیرند. بدنه تحت فشار، مشعل، کوره، لوله‌های انتقال حرارت، پمپ تغذیه، تجهیزات تصفیه آب، شیر اطمینان، ابزارهای اندازه‌گیری و سیستم بلودان، هرکدام وظیفه مشخصی دارند و عملکرد درست آن‌ها به هماهنگی کل مجموعه وابسته است.
برای انتخاب دیگ بخار مناسب، تنها ظرفیت اسمی یا قیمت اولیه را در نظر نگیرید. فشار موردنیاز، کیفیت بخار، میزان مصرف، نوع سوخت، کیفیت آب، هزینه تعمیرات و مدارک ایمنی باید هم‌زمان ارزیابی شوند. همچنین، سرویس منظم و استفاده از قطعات سازگار با مشخصات سازنده، به حفظ راندمان و کاهش توقف‌های ناخواسته کمک می‌کند.
در نهایت، انتخاب صحیح اجزای دیگ بخار صنعتی باید بر اساس نیاز واقعی خط تولید، طراحی مهندسی و الزامات ایمنی انجام شود؛ زیرا کیفیت عملکرد یک دیگ بخار فقط به یک قطعه وابسته نیست، بلکه نتیجه عملکرد هماهنگ تمام اجزای آن است.
