نحوه کار مبدل حرارتی پوسته و لوله
مبدل حرارتی پوسته و لوله یکی از تجهیزات پرکاربرد در صنایع نفت و گاز، پتروشیمی، نیروگاه‌ها، تأسیسات حرارتی و سیستم‌های گرمایشی و سرمایشی است. این تجهیز برای انتقال انرژی حرارتی بین دو سیال استفاده می‌شود؛ به‌گونه‌ای که در بسیاری از کاربردها، دو سیال بدون تماس مستقیم با یکدیگر تبادل حرارت می‌کنند. شناخت نحوه عملکرد این دستگاه به مهندسان، مسئولان تأسیسات و خریداران تجهیزات صنعتی کمک می‌کند تا متناسب با شرایط فرایند، مدل مناسبی انتخاب کنند.
برای درک بهتر نحوه کار مبدل حرارتی پوسته و لوله باید با ساختار داخلی دستگاه، مسیر حرکت سیالات، نحوه انتقال انرژی و عواملی که بر راندمان آن تأثیر می‌گذارند آشنا شویم. انتخاب درست این مبدل تنها به ظرفیت حرارتی آن وابسته نیست؛ بلکه دمای ورودی و خروجی، فشار کاری، نوع سیال، میزان رسوب‌گذاری و شرایط نگهداری نیز اهمیت زیادی دارند. در این مقاله، عملکرد مبدل پوسته و لوله را مرحله‌به‌مرحله بررسی می‌کنیم و نکات کاربردی لازم برای انتخاب و بهره‌برداری از آن را توضیح می‌دهیم.
برای خرید و مشاوره تخصصی فیلتر شنی، همین حالا با ما تماس بگیرید.
09119190332 – 01144447330 – 01144447331📞

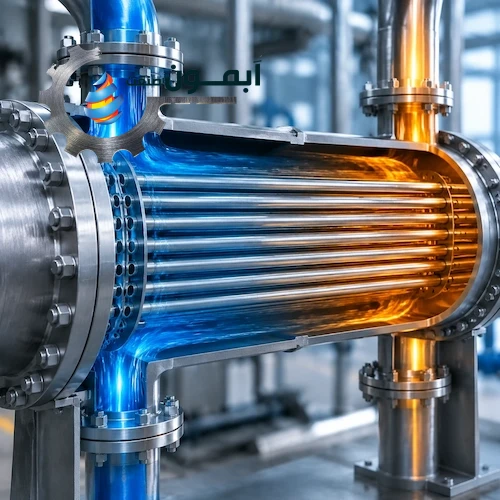

نحوه کار مبدل حرارتی پوسته و لوله
اجزای اصلی مبدل حرارتی پوسته و لوله
برای فهم دقیق نحوه کار مبدل حرارتی پوسته و لوله، ابتدا باید وظیفه اجزای اصلی آن را بشناسیم. هر بخش در هدایت سیال، انتقال انرژی، تحمل فشار یا تسهیل تعمیرات نقش مشخصی دارد.
| قطعه | وظیفه اصلی |
|---|---|
| پوسته (Shell) | محفظه بیرونی دستگاه و مسیر عبور سیال سمت پوسته |
| لوله‌ها (Tubes) | ایجاد سطح انتقال حرارت بین دو سیال |
| صفحه لوله‌گیر (Tube Sheet) | نگهداری و تثبیت لوله‌ها و جداسازی مسیرهای سیال |
| بافل یا تیغه هدایت‌کننده (Baffle) | هدایت جریان سمت پوسته و در بسیاری از طرح‌ها، پشتیبانی از لوله‌ها |
| سرپوش یا کانال ورودی و خروجی | توزیع و جمع‌آوری سیال سمت لوله |
| اتصالات ورودی و خروجی | اتصال مبدل به خطوط فرایندی |
| واشرها و اتصالات آب‌بندی | جلوگیری از نشت در محل‌های اتصال، متناسب با طراحی دستگاه |

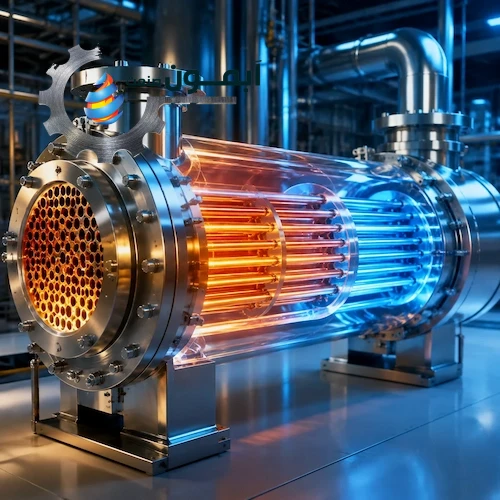

نحوه کار مبدل حرارتی پوسته و لوله
نحوه کار مبدل حرارتی پوسته و لوله چگونه است؟
اصل عملکرد این تجهیز بر پایه انتقال حرارت از سیال گرم به سیال سرد است. برای توضیح ساده نحوه کار مبدل حرارتی پوسته و لوله، یک سیستم را در نظر بگیرید که در آن آب گرم باید آب سرد را بدون تماس مستقیم گرم کند. فرایند عملکرد دستگاه را می‌توان در چند مرحله توضیح داد:
- ورود سیال اول: سیال از طریق اتصال ورودی وارد لوله‌ها یا فضای پوسته می‌شود. محل ورود آن به طراحی مبدل بستگی دارد.
- ورود سیال دوم: سیال دیگر از مسیر جداگانه وارد بخش مقابل می‌شود؛ برای مثال، آب سرد وارد لوله‌ها و آب گرم وارد پوسته می‌شود.
- انتقال حرارت: اختلاف دمای دو سیال باعث می‌شود انرژی از سیال گرم‌تر به سیال سردتر منتقل شود. گرما از لایه سیال گرم به دیواره فلزی لوله، سپس از دیواره به سیال سرد منتقل می‌شود.
- هدایت جریان در مسیر مناسب: بافل‌ها و طراحی مسیرها باعث می‌شوند سیال سمت پوسته با سطح بیشتری از لوله‌ها در تماس حرارتی قرار بگیرد.
- خروج سیالات: سیال گرم پس از ازدست‌دادن بخشی از انرژی خود سردتر می‌شود و سیال سرد با دریافت انرژی گرم‌تر از دستگاه خارج می‌شود.
نحوه کار مبدل حرارتی پوسته و لوله
نقش بافل‌ها در افزایش انتقال حرارت
بافل یا تیغه هدایت‌کننده یکی از قطعات مهم در بسیاری از مبدل‌های پوسته و لوله است. این قطعه در فضای داخلی پوسته نصب می‌شود و مسیر حرکت سیال سمت پوسته را کنترل می‌کند. اگر سیال بدون هدایت مناسب از یک سر پوسته به سر دیگر حرکت کند، ممکن است بخش قابل‌توجهی از جریان از کنار دسته لوله‌ها عبور کند و تماس حرارتی مؤثری با سطح آن‌ها نداشته باشد. بافل‌ها مسیر سیال را تغییر می‌دهند و آن را از روی دسته لوله‌ها عبور می‌دهند. مهم‌ترین وظایف بافل عبارت‌اند از:
- افزایش اختلاط و آشفتگی جریان در محدوده طراحی‌شده برای بهبود انتقال حرارت.
- هدایت سیال به سمت سطوح انتقال حرارت.
- پشتیبانی مکانیکی از لوله‌ها و کمک به کاهش لرزش آن‌ها.
- کاهش برخی مسیرهای عبور مستقیم سیال که تماس حرارتی محدودی دارند.
نحوه کار مبدل حرارتی پوسته و لوله
چه عواملی بر راندمان مبدل حرارتی پوسته و لوله تأثیر می‌گذارند؟
بازده حرارتی مبدل فقط به ابعاد دستگاه وابسته نیست. درک نحوه کار مبدل حرارتی پوسته و لوله بدون شناخت عوامل مؤثر بر عملکرد آن کامل نمی‌شود.
| عامل | تأثیر بر عملکرد |
|---|---|
| اختلاف دمای دو سیال | اختلاف دمای مؤثر بیشتر معمولاً امکان انتقال حرارت بیشتری فراهم می‌کند. |
| سطح انتقال حرارت | سطح بیشتر، در شرایط مشابه، ظرفیت بالقوه انتقال انرژی را افزایش می‌دهد. |
| دبی سیالات | تغییر دبی بر زمان تماس، ضرایب انتقال حرارت و افت فشار تأثیر می‌گذارد. |
| جنس و ضخامت لوله‌ها | بر مقاومت حرارتی دیواره و سازگاری شیمیایی با سیال اثر دارد. |
| رسوب‌گذاری | لایه‌های رسوب مقاومت حرارتی را افزایش داده و عملکرد را کاهش می‌دهند. |
| طراحی بافل‌ها و مسیر جریان | بر آشفتگی، توزیع جریان و افت فشار تأثیر می‌گذارد. |
| خوردگی و آسیب لوله‌ها | می‌تواند باعث کاهش عمر تجهیز و نشت بین دو سمت شود. |
نحوه کار مبدل حرارتی پوسته و لوله
کاربردهای مبدل حرارتی پوسته و لوله در صنایع مختلف
به دلیل قابلیت طراحی برای شرایط کاری متنوع، این تجهیزات در بسیاری از فرایندهای صنعتی استفاده می‌شوند. نوع مبدل و مشخصات فنی آن باید متناسب با وظیفه حرارتی و شرایط بهره‌برداری انتخاب شود. مهم‌ترین کاربردها عبارت‌اند از:
- صنایع نفت و گاز: خنک‌کردن یا گرم‌کردن جریان‌های فرایندی و انتقال حرارت در واحدهای پالایشگاهی.
- صنایع پتروشیمی و شیمیایی: کنترل دمای مواد اولیه و محصولات در مراحل مختلف تولید.
- نیروگاه‌ها: استفاده در سیستم‌های خنک‌کاری، بازیابی حرارت و برخی چرخه‌های بخار.
- تأسیسات حرارتی: گرم‌کردن آب، انتقال انرژی بین مدارهای مختلف و تأمین حرارت فرایندی.
- صنایع غذایی: گرم‌کردن یا خنک‌کردن بعضی محصولات و سیالات فرایندی، با رعایت الزامات بهداشتی و انتخاب مواد مناسب.
- صنایع تولیدی: کنترل دمای روغن‌های صنعتی، سیالات خنک‌کننده و سایر جریان‌های مورد استفاده در تجهیزات.
مزایا و محدودیت‌های مبدل حرارتی پوسته و لوله
شناخت مزایا و محدودیت‌ها به خریداران کمک می‌کند تا پیش از سفارش تجهیز، تناسب آن را با نیاز واقعی پروژه بررسی کنند. در ارزیابی نحوه کار مبدل حرارتی پوسته و لوله باید علاوه بر ظرفیت انتقال حرارت، هزینه نگهداری و شرایط تعمیرات نیز در نظر گرفته شود.
مزایای اصلی:
- قابلیت طراحی برای طیف گسترده‌ای از ظرفیت‌های حرارتی.
- امکان استفاده در بسیاری از کاربردهای صنعتی با دما و فشار کاری متفاوت، در صورت طراحی و ساخت مناسب.
- جداسازی فیزیکی دو جریان سیال در شرایط عملکرد عادی.
- امکان انتخاب مواد مختلف برای سازگاری با سیال و شرایط خوردگی.
- قابلیت تمیزکاری و تعمیر در بسیاری از مدل‌ها، به‌ویژه طرح‌های دارای دسته لوله قابل‌خروج.
- امکان طراحی با تعداد گذرهای مختلف برای دستیابی به شرایط حرارتی موردنیاز.
محدودیت‌های مهم:
- اشغال فضای قابل‌توجه در برخی ظرفیت‌ها و طراحی‌ها.
- نیاز به محاسبات دقیق حرارتی و مکانیکی برای انتخاب صحیح.
- احتمال تشکیل رسوب در سطوح انتقال حرارت و افزایش افت فشار.
- دشوارتر بودن تمیزکاری بعضی مدل‌ها، به‌خصوص در بخش‌هایی که دسترسی مستقیم ندارند.
- احتمال خوردگی، لرزش یا نشتی در صورت انتخاب نامناسب مواد، طراحی ضعیف یا نگهداری غیراصولی.
نحوه کار مبدل حرارتی پوسته و لوله
نکات مهم در انتخاب، نگهداری و عیب‌یابی مبدل
برای اینکه مبدل در طول بهره‌برداری عملکرد قابل‌قبولی داشته باشد، لازم است هم هنگام خرید و هم در دوره استفاده، چند عامل کلیدی بررسی شوند.
هنگام خرید به چه نکاتی توجه کنیم؟
پیش از سفارش مبدل، اطلاعات زیر را در اختیار طراح یا سازنده قرار دهید:
- نوع سیال در سمت پوسته و سمت لوله.
- دمای ورودی و خروجی موردنیاز هر سیال.
- دبی هر جریان و ظرفیت حرارتی موردنیاز.
- فشار کاری و افت فشار مجاز در هر سمت.
- خواص شیمیایی سیالات و احتمال خوردگی یا رسوب‌گذاری.
- فضای موجود برای نصب و امکان دسترسی به تجهیزات جهت تعمیرات.
- شرایط تمیزکاری، الزامات ایمنی و استانداردهای مرتبط با پروژه.
جهت خرید کلیک کنید:
نگهداری و عیب‌یابی چه اهمیتی دارد؟
کاهش تدریجی انتقال حرارت، افزایش افت فشار، تغییر غیرعادی دمای خروجی و نشتی از نشانه‌هایی هستند که باید بررسی شوند. این علائم لزوماً یک علت مشخص ندارند؛ برای مثال، افت عملکرد ممکن است ناشی از رسوب، کاهش دبی، توزیع نامناسب جریان یا تغییر شرایط عملیاتی باشد. برای نگهداری بهتر:
- دما و فشار ورودی و خروجی هر دو سمت را به‌صورت دوره‌ای ثبت کنید.
- تغییرات افت فشار را با شرایط معمول کار دستگاه مقایسه کنید.
- در صورت مشاهده افت عملکرد، احتمال رسوب‌گذاری و گرفتگی را بررسی کنید.
- بازرسی خوردگی و نشتی را مطابق برنامه تعمیراتی انجام دهید.
- تمیزکاری را با روش سازگار با جنس لوله‌ها و نوع رسوب انجام دهید.
- پیش از بازکردن دستگاه، آن را ایمن‌سازی، تخلیه فشار و مطابق دستورالعمل از مدار خارج کنید.
نحوه کار مبدل حرارتی پوسته و لوله
حجره اینترنتی این کسب و کار
سخن پایانی
نحوه کار مبدل حرارتی پوسته و لوله بر پایه عبور دو سیال از مسیرهای جداگانه و انتقال انرژی حرارتی از سیال گرم‌تر به سیال سردتر است. یکی از سیالات داخل لوله‌ها و دیگری در فضای پوسته حرکت می‌کند و دیواره لوله‌ها نقش سطح انتقال حرارت را بر عهده دارد. بافل‌ها، آرایش جریان و مشخصات لوله‌ها نیز بر میزان انتقال انرژی و افت فشار اثر می‌گذارند. برای انتخاب یک مبدل مناسب، باید ظرفیت حرارتی، دمای ورودی و خروجی، دبی، فشار کاری، نوع سیال، جنس قطعات و شرایط نگهداری را به‌صورت یک مجموعه بررسی کرد.
همچنین، پایش دما و فشار و انجام تعمیرات پیشگیرانه به حفظ عملکرد دستگاه در طول زمان کمک می‌کند. در نهایت، آشنایی با نحوه کار مبدل حرارتی پوسته و لوله تنها برای شناخت اصول عملکرد نیست؛ بلکه به تصمیم‌گیری بهتر هنگام خرید، طراحی، نصب و نگهداری تجهیزات صنعتی نیز کمک می‌کند. اگر اطلاعات فرایندی به‌درستی مشخص شده باشند، می‌توان مبدلی انتخاب کرد که ضمن تأمین نیاز حرارتی، افت فشار و هزینه‌های بهره‌برداری قابل‌قبولی داشته باشد.
