مبدل حرارتی چیست؟
مبدل حرارتی یکی از تجهیزات مهم در بسیاری از سیستم‌های صنعتی و تأسیساتی است که وظیفه اصلی آن انتقال حرارت بین دو سیال با دماهای متفاوت، بدون تماس مستقیم آن‌ها با یکدیگر است. به زبان ساده، زمانی که بخواهیم گرمای یک سیال مانند آب داغ، بخار، روغن یا گاز را به سیال دیگری منتقل کنیم یا دمای آن را کاهش دهیم، از مبدل حرارتی استفاده می‌شود. در این فرآیند، حرارت از سیال گرم‌تر از طریق یک سطح انتقال حرارت به سیال سردتر منتقل می‌شود و به این ترتیب می‌توان دمای سیالات را مطابق نیاز فرآیند کنترل کرد.
مبدل‌های حرارتی در صنایع مختلفی مانند نفت و گاز، پتروشیمی، نیروگاه‌ها، صنایع فولاد، صنایع غذایی و دارویی، موتورخانه‌ها، سیستم‌های گرمایشی و سرمایشی و بسیاری از واحدهای صنعتی مورد استفاده قرار می‌گیرند. از آنجا که شرایط کاری در هر صنعت، از جمله دما، فشار، نوع سیال، میزان جریان و ظرفیت حرارتی، متفاوت است، انواع مبدل حرارتی نیز با طراحی‌ها و ساختارهای مختلف تولید می‌شوند. به همین دلیل، انتخاب مبدل مناسب تنها به ظرفیت دستگاه محدود نمی‌شود و باید بر اساس شرایط واقعی پروژه و مشخصات فرآیندی انجام گیرد.
نمونه محصولات:
انواع مبدل حرارتی کدام‌اند؟

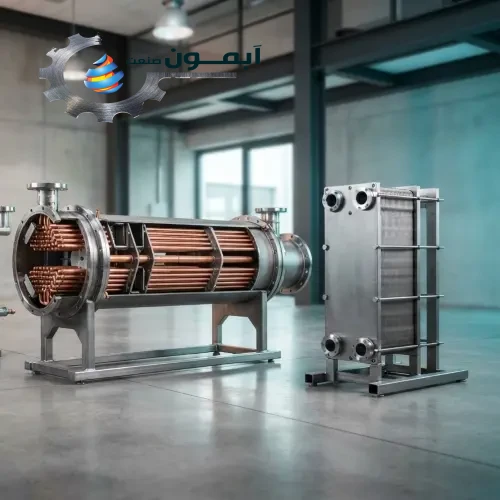

مبدل‌های حرارتی با توجه به نوع طراحی، ساختار، نحوه عبور سیالات و کاربردی که دارند، در مدل‌های مختلفی تولید می‌شوند. هر یک از این تجهیزات برای شرایط خاصی طراحی شده‌اند و انتخاب نوع مناسب آن به عواملی مانند دما، فشار، دبی، نوع سیال و میزان انتقال حرارت موردنیاز بستگی دارد. در میان انواع مبدل حرارتی، برخی مدل‌ها مانند مبدل‌های پوسته و لوله و صفحه‌ای کاربرد گسترده‌ای در صنایع دارند، در حالی که مدل‌هایی مانند مبدل هواخنک، دو لوله‌ای و مارپیچی برای شرایط و فرآیندهای خاص مورد استفاده قرار می‌گیرند.
مهم‌ترین انواع مبدل حرارتی عبارت‌اند از:
- مبدل حرارتی پوسته و لوله
- مبدل حرارتی صفحه‌ای
- مبدل حرارتی هواخنک
- مبدل حرارتی دو لوله‌ای
- مبدل حرارتی مارپیچی
- مبدل‌های حرارتی ویژه فرآیندی
در ادامه، هر یک از این مبدل‌ها را از نظر ساختار، نحوه عملکرد، کاربرد، مزایا و ویژگی‌های فنی بررسی می‌کنیم تا انتخاب مناسب‌تری برای نیازهای صنعتی و تأسیساتی داشته باشید.
۱. مبدل حرارتی پوسته و لوله

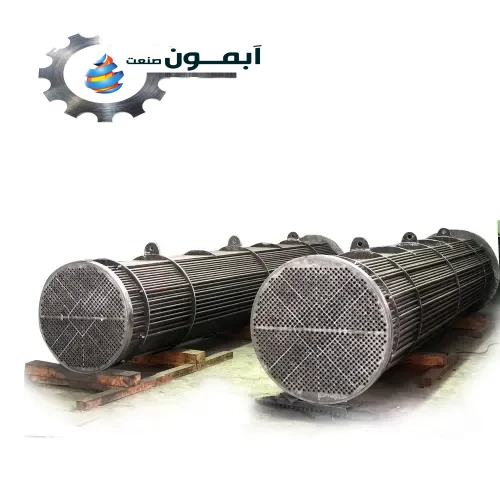

یکی از پرکاربردترین و شناخته‌شده‌ترین انواع مبدل حرارتی در صنایع مختلف، مبدل حرارتی پوسته و لوله یا Shell & Tube Heat Exchanger است. این نوع مبدل به دلیل ساختار مقاوم، قابلیت طراحی در ابعاد و ظرفیت‌های مختلف و امکان استفاده در شرایط کاری متنوع، در صنایعی مانند نفت و گاز، پتروشیمی، نیروگاه‌ها، صنایع فولاد، تأسیسات حرارتی و بسیاری از فرآیندهای صنعتی مورد استفاده قرار می‌گیرد.
در ساختار این مبدل، تعدادی لوله درون یک محفظه استوانه‌ای به نام پوسته قرار می‌گیرند. معمولاً یک سیال از داخل لوله‌ها عبور می‌کند و سیال دیگر در فضای بین لوله‌ها و پوسته جریان دارد. حرارت از طریق دیواره لوله‌ها از سیال گرم‌تر به سیال سردتر منتقل می‌شود، بدون اینکه دو سیال به‌طور مستقیم با یکدیگر تماس داشته باشند. بسته به شرایط پروژه، مبدل‌های پوسته و لوله می‌توانند با آرایش‌ها، تعداد پاس‌ها، قطر و طول لوله‌های متفاوت طراحی و تولید شوند.
مزایای مبدل پوسته و لوله
- قابلیت استفاده در دما و فشارهای کاری متنوع
- استحکام و مقاومت مناسب برای کاربردهای صنعتی
- امکان طراحی و ساخت متناسب با نیاز هر پروژه
- مناسب برای طیف گسترده‌ای از فرآیندهای حرارتی
- امکان بازرسی، تعمیر و نگهداری
- قابلیت استفاده از متریال‌های مختلف متناسب با نوع سیال
- امکان طراحی برای ظرفیت‌های حرارتی متفاوت
در طراحی انواع مبدل حرارتی پوسته و لوله، پارامترهایی مانند تعداد و قطر لوله‌ها، طول لوله، تعداد پاس‌ها، جنس پوسته و لوله، دبی سیالات، اختلاف دما، فشار و میزان انتقال حرارت موردنیاز اهمیت زیادی دارند. انتخاب صحیح این پارامترها می‌تواند نقش مهمی در عملکرد، راندمان و طول عمر مبدل داشته باشد.
به همین دلیل، طراحی و ساخت مبدل پوسته و لوله باید بر اساس شرایط واقعی فرآیند و مشخصات فنی پروژه انجام شود و صرفاً انتخاب یک مدل آماده بر اساس ابعاد یا ظرفیت اسمی، معیار مناسبی برای یک پروژه صنعتی نیست.
انواع مبدل حرارتی
۲. مبدل حرارتی صفحه‌ای

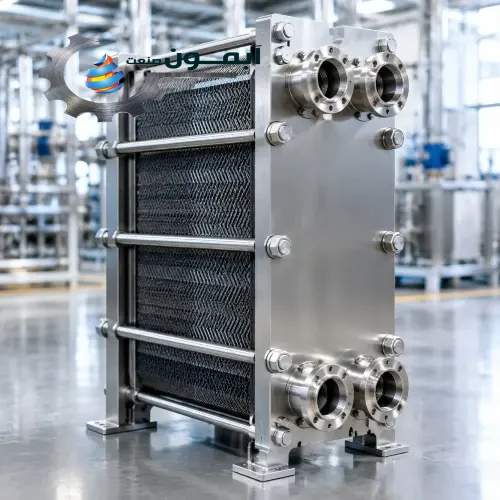

مبدل حرارتی صفحه‌ای یکی از پرکاربردترین انواع مبدل حرارتی است که از مجموعه‌ای از صفحات فلزی تشکیل می‌شود. سیال گرم و سرد در کانال‌های جداگانه بین صفحات جریان پیدا می‌کنند و حرارت از طریق سطح صفحات از سیال گرم‌تر به سیال سردتر منتقل می‌شود.
طراحی فشرده و سطح انتقال حرارت مناسب، باعث شده است این نوع مبدل در سیستم‌های گرمایشی و سرمایشی، موتورخانه‌ها، تأمین آب گرم و برخی صنایع مانند صنایع غذایی و دارویی کاربرد زیادی داشته باشد.
مزایای مبدل حرارتی صفحه‌ای
- ابعاد و حجم نسبتاً کم
- انتقال حرارت مناسب
- مناسب برای سیستم‌های گرمایشی و سرمایشی
- قابلیت سرویس و نگهداری در مدل‌های قابل بازشدن
- امکان استفاده در کاربردهای مختلف صنعتی و تأسیساتی
انتخاب مبدل صفحه‌ای باید بر اساس دما، فشار، دبی، نوع سیال و شرایط خوردگی و رسوب‌گذاری انجام شود تا تجهیز عملکرد مناسب و طول عمر مطلوبی داشته باشد.
۳. مبدل حرارتی هواخنک
در مبدل‌های هواخنک، هوا به عنوان سیال خنک‌کننده مورد استفاده قرار می‌گیرد. این مبدل‌ها معمولاً دارای مجموعه‌ای از لوله‌ها و پره‌ها هستند و جریان هوا توسط فن یا به صورت طبیعی از روی سطح انتقال حرارت عبور می‌کند.
این مدل در صنایعی که دسترسی به آب خنک‌کننده محدود است، اهمیت ویژه‌ای دارد.
از جمله کاربردهای آن می‌توان به صنایع نفت و گاز، پتروشیمی و برخی واحدهای فرآیندی اشاره کرد.
۴. مبدل حرارتی دو لوله‌ای
مبدل دو لوله‌ای یکی از ساده‌ترین انواع مبدل های صنعتی است که از یک لوله داخلی و یک لوله خارجی تشکیل می‌شود. دو سیال از مسیرهای جداگانه عبور کرده و حرارت از طریق دیواره لوله داخلی بین آن‌ها منتقل می‌شود.
این نوع مبدل معمولاً برای ظرفیت‌های پایین‌تر و فرآیندهای ساده‌تر مورد استفاده قرار می‌گیرد و به دلیل ساختار ساده، امکان تعمیر و نگهداری نسبتاً آسانی دارد.
مزایای مبدل دو لوله‌ای
- طراحی و ساخت ساده
- هزینه اولیه مناسب
- تعمیر و نگهداری آسان
- مناسب برای ظرفیت‌های پایین و کاربردهای محدود صنعتی
۵. مبدل حرارتی مارپیچی
مبدل حرارتی مارپیچی از کانال‌های مارپیچی تشکیل شده است که دو سیال در مسیرهای جداگانه در آن جریان پیدا می‌کنند. این طراحی با ایجاد مسیر جریان مناسب، می‌تواند به انتقال حرارت مؤثر کمک کند.
از مزایای این نوع مبدل می‌توان به طراحی نسبتاً فشرده، انتقال حرارت مناسب و استفاده بهینه از فضای نصب اشاره کرد. مبدل‌های مارپیچی در برخی فرآیندهای صنعتی که محدودیت فضا یا نیاز به انتقال حرارت مناسب وجود دارد، مورد استفاده قرار می‌گیرند.
انواع مبدل حرارتی بر اساس کاربرد
انواع مبدل حرارتی علاوه بر طراحی و ساختار، بر اساس نوع سیال و کاربرد موردنظر نیز دسته‌بندی می‌شوند. انتخاب مبدل مناسب در هر پروژه به عواملی مانند دما، فشار، دبی و نوع سیال بستگی دارد.
مبدل‌های حرارتی آب به آب
در این نوع مبدل، آب گرم و سرد در مسیرهای جداگانه جریان پیدا می‌کنند و بدون تماس مستقیم، حرارت بین آن‌ها منتقل می‌شود. این مبدل‌ها در موتورخانه‌ها، سیستم‌های گرمایشی، سرمایشی و فرآیندهای صنعتی کاربرد گسترده‌ای دارند.
مبدل‌های بخار به آب
در مبدل بخار به آب، بخار به عنوان منبع حرارتی وارد مبدل شده و انرژی خود را به آب منتقل می‌کند. این تجهیزات برای تولید آب گرم، گرمایش و برخی فرآیندهای صنعتی مورد استفاده قرار می‌گیرند.
مبدل‌های روغن به آب
این مبدل‌ها با هدف خنک‌کاری و کنترل دمای روغن در تجهیزات و ماشین‌آلات صنعتی به کار می‌روند. در طراحی آن‌ها، انتخاب جنس مناسب، سطح انتقال حرارت و شرایط کاری روغن اهمیت زیادی دارد.
مبدل‌های فرآیندی نفت و گاز
در صنایع نفت، گاز و پتروشیمی، مبدل‌های حرارتی نقش مهمی در گرم‌کردن، خنک‌کردن، کندانس‌کردن و بازیابی انرژی دارند. به دلیل شرایط حساس این صنایع، طراحی و ساخت مبدل باید بر اساس پارامترهای فرآیندی، فشار و دمای طراحی، نوع سیال و استانداردهای فنی انجام شود.
تفاوت انواع مبدل حرارتی در چیست؟
اگر وظیفه اصلی همه مبدل‌ها انتقال حرارت است، چرا انواع مبدل حرارتی با طراحی‌های متفاوت تولید می‌شوند؟ دلیل اصلی، تفاوت شرایط کاری و نیازهای هر پروژه است. نوع سیال، دما، فشار، دبی و فضای نصب می‌تواند تعیین کند که کدام مبدل برای یک کاربرد مناسب‌تر است.
برای انتخاب صحیح مبدل حرارتی، مهم‌ترین عوامل عبارت‌اند از:
| عامل | اهمیت در انتخاب مبدل |
|---|---|
| نوع سیال | تعیین‌کننده جنس و ساختار مبدل |
| دمای ورودی و خروجی | مؤثر در محاسبات حرارتی |
| فشار کاری | مؤثر در طراحی مکانیکی |
| دبی سیال | تعیین‌کننده ظرفیت موردنیاز |
| میزان انتقال حرارت | مشخص‌کننده سطح انتقال حرارت |
| فضای نصب | مؤثر در ابعاد و نوع مبدل |
| خوردگی | مؤثر در انتخاب متریال |
| امکان تعمیرات | مهم برای بهره‌برداری بلندمدت |
| هزینه اولیه | بخشی از ارزیابی اقتصادی پروژه |
| هزینه نگهداری | مؤثر در هزینه چرخه عمر |
بنابراین، انتخاب مبدل حرارتی نباید فقط بر اساس قیمت یا ابعاد دستگاه انجام شود. یک انتخاب مناسب باید با درنظرگرفتن شرایط فرآیند، عملکرد مورد انتظار، هزینه‌های نگهداری و الزامات پروژه صورت گیرد.
انواع مبدل حرارتی
چرا مبدل پوسته و لوله در صنعت اهمیت زیادی دارد؟
در میان انواع مبدل حرارتی، مبدل پوسته و لوله به دلیل انعطاف‌پذیری بالا و قابلیت استفاده در شرایط مختلف فرآیندی، یکی از تجهیزات مهم در بسیاری از صنایع به شمار می‌رود.
مهم‌ترین ویژگی این مبدل، امکان طراحی و ساخت متناسب با شرایط هر پروژه است. پارامترهایی مانند تعداد، قطر و طول لوله‌ها، آرایش لوله‌ها، تعداد پاس‌ها، جنس پوسته و لوله و سطح انتقال حرارت می‌توانند بر اساس نیاز فرآیند تعیین شوند.
به همین دلیل، انواع مبدل حرارتی پوسته و لوله از نظر ابعاد، ظرفیت، متریال و مشخصات فنی می‌توانند تفاوت زیادی داشته باشند. این انعطاف‌پذیری باعث شده است مبدل‌های پوسته و لوله در طیف گسترده‌ای از کاربردهای صنعتی مورد استفاده قرار گیرند.
مبدل حرارتی چگونه کار می‌کند؟
نحوه عملکرد مبدل حرارتی در ظاهر ساده است؛ اما طراحی صحیح آن نقش مهمی در دستیابی به انتقال حرارت مؤثر و راندمان مناسب دارد.
در یک مبدل، سیال گرم و سیال سرد از مسیرهای جداگانه عبور می‌کنند و یک دیواره فلزی، آن‌ها را از تماس مستقیم با یکدیگر جدا می‌کند. حرارت از سیال گرم به دیواره و سپس از دیواره به سیال سرد منتقل می‌شود.
به‌صورت ساده:
سیال گرم → دیواره انتقال حرارت → سیال سرد
در طراحی انواع مبدل حرارتی، عواملی مانند سطح انتقال حرارت، اختلاف دما، دبی سیالات و نحوه آرایش جریان در نظر گرفته می‌شوند تا انتقال انرژی با کمترین اتلاف و بهترین عملکرد انجام شود.
عوامل مؤثر بر راندمان مبدل حرارتی
عملکرد و راندمان مبدل حرارتی تنها به نوع آن بستگی ندارد و عوامل مختلفی می‌توانند بر میزان انتقال حرارت و عملکرد نهایی تجهیز تأثیر بگذارند.
۱. سطح انتقال حرارت
سطح انتقال حرارت باید متناسب با ظرفیت و میزان حرارت موردنیاز فرآیند طراحی شود. افزایش یا کاهش نامناسب این سطح می‌تواند بر عملکرد مبدل تأثیر بگذارد.
۲. اختلاف دما
اختلاف دمای بین سیال گرم و سرد، یکی از پارامترهای اصلی در طراحی حرارتی مبدل است و مستقیماً بر میزان انتقال حرارت اثر می‌گذارد.
۳. سرعت جریان
سرعت و دبی جریان سیالات بر میزان انتقال حرارت و افت فشار تأثیر دارند؛ بنابراین باید در محدوده مناسب طراحی و بهره‌برداری شوند.
۴. رسوب‌گذاری
ایجاد رسوب روی سطوح انتقال حرارت می‌تواند عملکرد مبدل را کاهش دهد. به همین دلیل، کیفیت سیال و برنامه منظم نگهداری و شست‌وشو اهمیت زیادی دارد.
۵. جنس مبدل
متریال مبدل باید متناسب با دما، فشار، نوع سیال و شرایط خوردگی انتخاب شود تا علاوه بر عملکرد مناسب، دوام و طول عمر تجهیز نیز افزایش پیدا کند.
نکات مهم هنگام خرید مبدل حرارتی
اگر قصد خرید یا سفارش مبدل حرارتی را دارید، بهتر است پیش از انتخاب، اطلاعات فنی و شرایط کاری پروژه را به‌طور دقیق مشخص کنید. این اطلاعات به سازنده کمک می‌کند مبدلی متناسب با نیاز واقعی شما طراحی و پیشنهاد دهد.
اطلاعات مهم موردنیاز معمولاً شامل موارد زیر است:
- نوع سیال گرم و سرد
- دمای ورودی و خروجی
- فشار کاری
- دبی سیالات
- ظرفیت حرارتی موردنیاز
- جنس و متریال موردنظر
- محدودیت ابعاد و فضای نصب
- نوع کاربرد و فرآیند
- شرایط محیطی
- استانداردها و الزامات پروژه
هرچه اطلاعات فرآیندی دقیق‌تر باشد، انتخاب، طراحی و ساخت مبدل حرارتی با دقت بیشتری انجام می‌شود و احتمال انتخاب تجهیز نامتناسب کاهش پیدا می‌کند.
انواع مبدل حرارتی
تولید مبدل حرارتی برای صنایع مختلف
ساخت انواع مبدل حرارتی برای پروژه‌های صنعتی نیازمند ترکیبی از دانش طراحی حرارتی، طراحی مکانیکی، انتخاب متریال، فرآیند ساخت و کنترل کیفیت است.
فولاد صنعت پدیده خزر با سابقه فعالیت از سال 1392، در زمینه تولید تجهیزات حرارتی و تأسیسات صنعتی فعالیت دارد.
این مجموعه با دو برند فعالیت می‌کند:
آبمون صنعت به عنوان برند اصلی در زمینه طراحی و تولید دیگ بخار، دیگ آبگرم و تجهیزات صنعتی حرارتی و تأسیسات صنعتی فعالیت دارد.
رایاب نیز برند تخصصی این مجموعه در حوزه تجهیزات نفت و گاز است و محصولاتی مانند مبدل‌های حرارتی، مخازن تحت فشار و سایر تجهیزات تخصصی صنعتی را پوشش می‌دهد.
تولید تجهیزات بر اساس استانداردهای ملی و بین‌المللی و برخورداری شرکت از پروانه کاربرد علامت استاندارد اجباری از مؤسسه استاندارد و تحقیقات صنعتی ایران و عضویت رسمی در وندورلیست وزارت نفت، از ظرفیت‌های این مجموعه برای حضور در پروژه‌های صنعتی محسوب می‌شود.
چرا انتخاب سازنده مناسب اهمیت دارد؟
مبدل حرارتی یک تجهیز ساده مصرفی نیست؛ بلکه بخشی از فرآیند یک مجموعه صنعتی است. عملکرد نامناسب آن می‌تواند بر مصرف انرژی، ظرفیت تولید، هزینه تعمیرات و پایداری فرآیند اثر بگذارد.
به همین دلیل هنگام انتخاب سازنده باید علاوه بر قیمت، مواردی مانند:
کیفیت ساخت، طراحی مهندسی، متریال، استانداردهای تولید، کنترل کیفیت، خدمات پس از فروش و قابلیت تعمیر و نگهداری
نیز بررسی شوند.
این نگاه باعث می‌شود انتخاب مبدل بر اساس هزینه اولیه صرف نباشد و هزینه چرخه عمر تجهیز نیز مورد توجه قرار گیرد.
حجره اینترنتی این کسب و کار
💭سخن پایانی
همان‌طور که دیدیم، انواع مبدل حرارتی برای شرایط و کاربردهای متفاوتی طراحی شده‌اند. مبدل پوسته و لوله، صفحه‌ای، هواخنک، دو لوله‌ای و مارپیچی تنها بخشی از راهکارهای موجود برای انتقال حرارت در صنایع مختلف هستند.
اگر بخواهیم به زبان ساده بگوییم، بهترین مبدل حرارتی لزوماً گران‌ترین یا بزرگ‌ترین مبدل نیست؛ بلکه مبدلی است که متناسب با شرایط واقعی پروژه طراحی و انتخاب شود.
پارامترهایی مانند نوع سیال، فشار، دما، دبی، ظرفیت حرارتی، جنس تجهیزات و شرایط بهره‌برداری باید در کنار یکدیگر بررسی شوند.
در پروژه‌های صنعتی نیز کیفیت طراحی و ساخت اهمیت ویژه‌ای دارد. مجموعه فولاد صنعت پدیده خزر با برند آبمون صنعت، در حوزه تجهیزات حرارتی، تأسیسات صنعتی و تجهیزات تخصصی نفت و گاز فعالیت می‌کند و هدف آن ارائه راهکارهای صنعتی با راندمان مناسب، قابلیت اطمینان و طول عمر مطلوب است.
اگر برای پروژه خود به دنبال انتخاب یا سفارش مبدل حرارتی هستید، بهتر است ابتدا مشخصات فرآیندی را به‌صورت دقیق بررسی کنید تا تجهیز نهایی بر اساس نیاز واقعی سیستم طراحی شود.
