وقتی صحبت از انتقال حرارت در صنایع مختلف به میان می‌آید، انتخاب یک مبدل حرارتی مناسب می‌تواند تأثیر مستقیمی بر راندمان تجهیزات، مصرف انرژی، هزینه‌های نگهداری و طول عمر یک واحد صنعتی داشته باشد. در میان انواع مبدل‌های حرارتی، مبدل حرارتی پوسته و لوله یکی از پرکاربردترین تجهیزات برای انتقال حرارت در صنایع نفت، گاز، پتروشیمی، نیروگاهی، غذایی، دارویی، شیمیایی و تأسیسات صنعتی است.
اما انتخاب صرفاً یک محصول آماده کافی نیست. نوع سیال، دما و فشار کاری، میزان انتقال حرارت، جنس متریال، شرایط محیطی و استانداردهای طراحی همگی باید در نظر گرفته شوند. به همین دلیل، انتخاب یک سازنده مبدل حرارتی پوسته و لوله که توانایی طراحی مهندسی، ساخت دقیق و کنترل کیفیت را داشته باشد، اهمیت زیادی پیدا می‌کند.
در این مقاله با ساختار مبدل پوسته و لوله، نحوه عملکرد، کاربردها، عوامل مؤثر بر قیمت، استانداردهای ساخت و نکات مهم انتخاب سازنده آشنا می‌شویم.
برای مشاوره تخصصی و سفارش مبدل حرارتی پوسته و لوله، با کارشناسان آبمون صنعت در تماس باشید.
09119190332 – 01144447330 – 01144447331📞
مبدل حرارتی پوسته و لوله چیست؟
مبدل حرارتی پوسته و لوله یا Shell & Tube Heat Exchanger تجهیزی است که برای انتقال حرارت بین دو سیال با دماهای متفاوت استفاده می‌شود، بدون اینکه این دو سیال الزاماً با یکدیگر مخلوط شوند.
این تجهیز معمولاً از یک پوسته خارجی و مجموعه‌ای از لوله‌های داخلی تشکیل شده است. یک سیال از داخل لوله‌ها عبور می‌کند و سیال دیگر در فضای اطراف لوله‌ها و داخل پوسته جریان دارد. حرارت از سیال گرم به سیال سرد، از طریق دیواره لوله‌ها منتقل می‌شود.
سادگی، استحکام و امکان استفاده در شرایط دما و فشار بالا باعث شده است که مبدل‌های پوسته و لوله به یکی از تجهیزات مهم در بسیاری از واحدهای صنعتی تبدیل شوند.

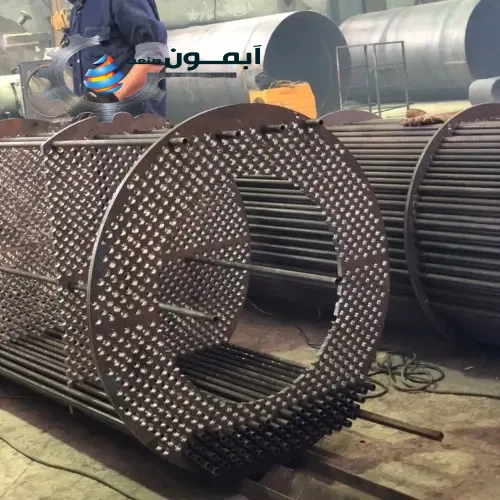

سازنده مبدل حرارتی پوسته و لوله
اجزای اصلی مبدل حرارتی پوسته و لوله
برای درک بهتر عملکرد این تجهیزات، آشنایی با اجزای اصلی آن‌ها ضروری است. یک مبدل حرارتی پوسته و لوله معمولاً شامل بخش‌های زیر است:
1. پوسته یا Shell
پوسته بخش خارجی مبدل است که یکی از جریان‌های سیال از داخل آن عبور می‌کند. ضخامت و جنس پوسته بر اساس فشار، دما، نوع سیال و الزامات طراحی انتخاب می‌شود.
2. تیوب‌ها یا لوله‌ها
مجموعه‌ای از لوله‌ها در داخل پوسته قرار می‌گیرند و سیال دیگر از داخل آن‌ها عبور می‌کند. جنس، قطر، ضخامت، طول و تعداد لوله‌ها از پارامترهای مهم طراحی هستند.
3. تیوب‌شیت

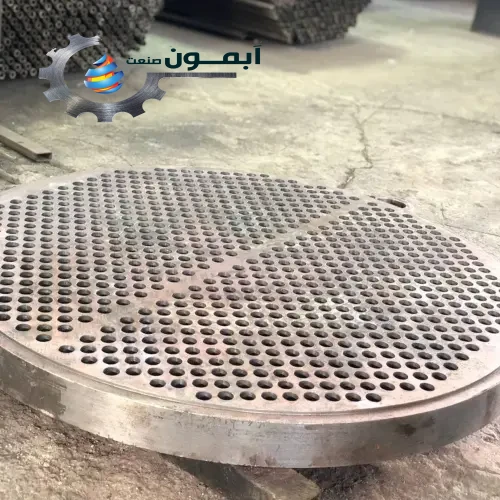

Tube Sheet صفحه‌ای است که انتهای لوله‌ها به آن متصل می‌شود. این بخش علاوه بر نگهداری لوله‌ها، وظیفه جداسازی دو مسیر سیال را نیز بر عهده دارد.
4. بافل‌ها
بافل یا صفحات هدایت‌کننده داخل پوسته قرار می‌گیرند و مسیر جریان سیال را تغییر می‌دهند. هدف اصلی آن‌ها افزایش آشفتگی جریان و بهبود انتقال حرارت است.
5. هد و کانال‌ها
هدهای مبدل وظیفه هدایت سیال به داخل و خارج لوله‌ها را بر عهده دارند. طراحی این قسمت با توجه به نوع مبدل و تعداد پاس‌ها انجام می‌شود.
6. نازل‌ها و اتصالات
نازل‌های ورودی و خروجی برای ورود و خروج سیالات، نصب تجهیزات جانبی و اتصال مبدل به خطوط فرایندی استفاده می‌شوند.
نمونه محصول:
مبدل حرارتی پوسته و لوله چگونه کار می‌کند؟
فرایند انتقال حرارت در این تجهیز نسبتاً ساده است. تصور کنید یک سیال داغ وارد یکی از مسیرهای مبدل شود و سیال سرد وارد مسیر دیگر گردد. اختلاف دمای میان دو سیال باعث می‌شود انرژی حرارتی از سیال گرم به سیال سرد منتقل شود.
در این فرآیند، دیواره لوله‌ها نقش سطح انتقال حرارت را ایفا می‌کند.
برای افزایش راندمان، طراحی مسیر جریان اهمیت زیادی دارد. مبدل‌ها می‌توانند به صورت تک‌پاس یا چندپاس طراحی شوند و نحوه حرکت سیالات نیز می‌تواند به شکل جریان موازی، مخالف یا متقاطع باشد.
به همین دلیل، سازنده مبدل حرارتی پوسته و لوله باید پیش از ساخت، شرایط فرایندی پروژه را به دقت بررسی کند.
چرا انتخاب سازنده مبدل حرارتی پوسته و لوله اهمیت دارد؟
ممکن است دو مبدل حرارتی از نظر ظاهری مشابه باشند، اما از نظر راندمان، طول عمر، ایمنی و عملکرد تفاوت قابل‌توجهی داشته باشند. یک سازنده مبدل حرارتی پوسته و لوله باید علاوه بر توانایی ساخت مکانیکی، به اصول طراحی حرارتی، مکانیکی و فرایندی نیز تسلط داشته باشد و بتواند تجهیز را متناسب با شرایط واقعی پروژه طراحی و تولید کند.
سابقه و تجربه صنعتی، توانایی انجام محاسبات مهندسی، انتخاب صحیح متریال، رعایت استانداردهای ساخت، کنترل کیفیت جوشکاری، انجام تست‌های موردنیاز، ارائه مستندات فنی و امکان ساخت تجهیزات سفارشی از جمله مواردی هستند که هنگام انتخاب سازنده باید مورد توجه قرار گیرند. همچنین پشتیبانی فنی و خدمات پس از فروش می‌تواند در بهره‌برداری و نگهداری مناسب تجهیز اهمیت داشته باشد. انتخاب سازنده مناسب می‌تواند به کاهش ریسک مشکلاتی مانند افت راندمان، خوردگی، نشتی، افزایش افت فشار و هزینه‌های تعمیر و نگهداری کمک کند.
کاربرد مبدل حرارتی پوسته و لوله در صنایع مختلف
یکی از مهم‌ترین ویژگی‌های این نوع مبدل، گستردگی کاربرد آن است.
صنایع نفت و گاز
در پالایشگاه‌ها و واحدهای فرآوری نفت و گاز، مبدل‌های حرارتی برای گرم‌کردن، خنک‌کردن و بازیابی انرژی حرارتی سیالات مورد استفاده قرار می‌گیرند.
صنایع پتروشیمی
در فرآیندهای پتروشیمی کنترل دما اهمیت زیادی دارد و مبدل‌های پوسته و لوله در بخش‌های مختلف فرایند مورد استفاده قرار می‌گیرند.
نیروگاه‌ها
از این تجهیزات برای خنک‌کاری، پیش‌گرمایش و انتقال حرارت در بخش‌های مختلف نیروگاه استفاده می‌شود.
صنایع غذایی
در صنایع غذایی نیز مبدل‌های حرارتی برای گرم یا سرد کردن سیالات و در برخی فرآیندهای بهداشتی و صنعتی مورد استفاده قرار می‌گیرند.
صنایع شیمیایی
به دلیل تنوع مواد شیمیایی، انتخاب متریال مناسب و طراحی دقیق در این صنایع اهمیت ویژه‌ای دارد.
تأسیسات ساختمان و موتورخانه
در برخی سیستم‌های گرمایشی و سرمایشی صنعتی و تأسیساتی، مبدل‌های پوسته و لوله برای انتقال انرژی حرارتی میان آب، سیالات واسطه و سایر سیالات به کار می‌روند.
سازنده مبدل حرارتی پوسته و لوله
انواع مبدل حرارتی پوسته و لوله
مبدل‌های پوسته و لوله را می‌توان بر اساس ساختار و نحوه جریان سیال به گروه‌های مختلف تقسیم کرد.
از نظر تعداد پاس، مبدل‌ها می‌توانند تک‌پاس یا چندپاس باشند. از نظر ساختار نیز انواعی مانند مبدل‌های Fixed Tube Sheet، U-Tube و Floating Head وجود دارند.
انتخاب نوع مناسب به شرایط پروژه بستگی دارد.
برای مثال، در شرایطی که اختلاف انبساط حرارتی میان پوسته و لوله اهمیت دارد، نوع ساختاری مبدل باید با دقت انتخاب شود. همچنین در پروژه‌هایی که نیاز به تعمیر و تمیزکاری آسان وجود دارد، قابلیت دسترسی به تیوب‌ها اهمیت ویژه‌ای پیدا می‌کند.
بنابراین نمی‌توان یک مدل واحد را برای تمام پروژه‌ها مناسب دانست.
طراحی مبدل حرارتی پوسته و لوله
طراحی مبدل حرارتی پوسته و لوله یکی از حساس‌ترین مراحل پیش از ساخت این تجهیزات است و باید بر اساس شرایط واقعی پروژه انجام شود. در این مرحله اطلاعاتی مانند نوع و دبی سیالات، دمای ورودی و خروجی، فشار کاری و طراحی، دمای طراحی، میزان انتقال حرارت موردنیاز، جنس پوسته و تیوب‌ها، میزان خوردگی احتمالی، افت فشار مجاز و شرایط نصب و بهره‌برداری بررسی می‌شود. سپس با استفاده از این اطلاعات، محاسبات حرارتی و مکانیکی انجام شده و پارامترهایی مانند ابعاد مبدل، تعداد و آرایش لوله‌ها، ضخامت اجزا و ساختار کلی تجهیز تعیین می‌شوند.
به همین دلیل، یک سازنده مبدل حرارتی پوسته و لوله حرفه‌ای صرفاً یک مجموعه تولیدکننده قطعات فلزی نیست؛ بلکه باید توانایی تحلیل نیازهای فرایندی، انجام طراحی مهندسی و تبدیل مشخصات پروژه به یک تجهیز ایمن، کارآمد و قابل بهره‌برداری را داشته باشد.
انتخاب جنس مبدل حرارتی
انتخاب متریال مناسب یکی از عوامل مهم در طراحی و ساخت مبدل حرارتی پوسته و لوله و تعیین طول عمر و عملکرد آن است. جنس قطعات مختلف مبدل باید با توجه به نوع سیال، دما و فشار کاری، میزان خورندگی، شرایط بهره‌برداری و الزامات پروژه انتخاب شود. بر اساس شرایط کاری، ممکن است از فولاد کربنی، فولادهای آلیاژی، فولاد زنگ‌نزن و آلیاژهای مقاوم به خوردگی برای پوسته، لوله‌ها و سایر اجزای مبدل استفاده شود.
انتخاب نادرست متریال می‌تواند موجب خوردگی، کاهش راندمان انتقال حرارت، نشتی، خرابی زودهنگام و افزایش هزینه‌های تعمیر و نگهداری شود. به همین دلیل، سازنده مبدل حرارتی پوسته و لوله باید در مرحله طراحی، خواص سیالات و شرایط عملیاتی را به‌دقت بررسی کرده و متریال مناسب هر بخش را متناسب با مشخصات فنی پروژه تعیین کند.

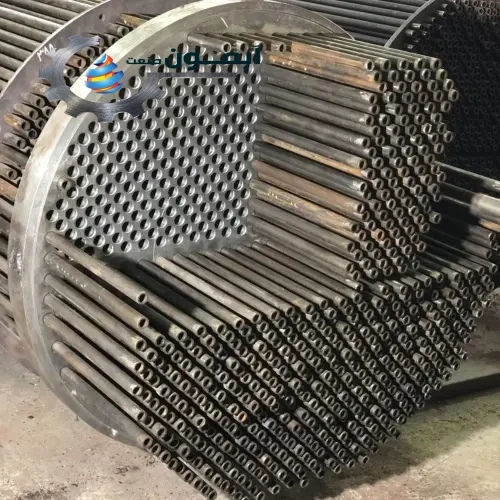

سازنده مبدل حرارتی پوسته و لوله
استانداردهای ساخت مبدل حرارتی
مبدل‌های حرارتی صنعتی، به‌ویژه تجهیزاتی که در شرایط فشار و دمای بالا فعالیت می‌کنند، باید بر اساس الزامات فنی، مشخصات پروژه و استانداردهای مورد تأیید کارفرما طراحی و ساخته شوند. انتخاب استاندارد مناسب به عواملی مانند نوع مبدل، فشار و دمای کاری، نوع سیال، جنس متریال و شرایط بهره‌برداری بستگی دارد.
در فرآیند ساخت، کنترل کیفیت مواد اولیه، بررسی کیفیت جوشکاری، انجام آزمون‌های غیرمخرب، تست فشار، کنترل ابعادی و بازرسی نهایی از جمله اقداماتی هستند که می‌توانند برای اطمینان از کیفیت و انطباق تجهیز با الزامات پروژه مورد استفاده قرار گیرند. به همین دلیل، هنگام انتخاب سازنده مبدل حرارتی پوسته و لوله، توجه به توانایی فنی سازنده در اجرای الزامات طراحی، ساخت، بازرسی و کنترل کیفیت اهمیت زیادی دارد.
مراحل ساخت مبدل حرارتی پوسته و لوله
ساخت مبدل حرارتی پوسته و لوله یک فرآیند مهندسی و چندمرحله‌ای است که از بررسی مشخصات فنی و شرایط کاری پروژه آغاز می‌شود و تا بازرسی و تست نهایی ادامه پیدا می‌کند. هر مرحله باید با دقت انجام شود تا تجهیز نهایی از نظر عملکرد، استحکام و الزامات کیفی با مشخصات پروژه مطابقت داشته باشد.
۱. بررسی مشخصات و طراحی
در ابتدا اطلاعاتی مانند نوع و دبی سیالات، دمای ورودی و خروجی، فشار کاری، میزان انتقال حرارت موردنیاز و شرایط بهره‌برداری بررسی می‌شود. سپس بر اساس این اطلاعات، طراحی حرارتی و مکانیکی مبدل انجام شده و ابعاد، تعداد و آرایش لوله‌ها، ضخامت اجزا و سایر مشخصات فنی تعیین می‌شود.
۲. انتخاب و آماده‌سازی متریال
پس از نهایی شدن طراحی، متریال مناسب برای پوسته، لوله‌ها، تیوب‌شیت و سایر قطعات بر اساس شرایط کاری و الزامات پروژه انتخاب می‌شود. در این مرحله، کیفیت و مشخصات مواد اولیه نیز باید کنترل و با مدارک فنی موردنیاز تطبیق داده شود.
۳. ساخت و مونتاژ قطعات

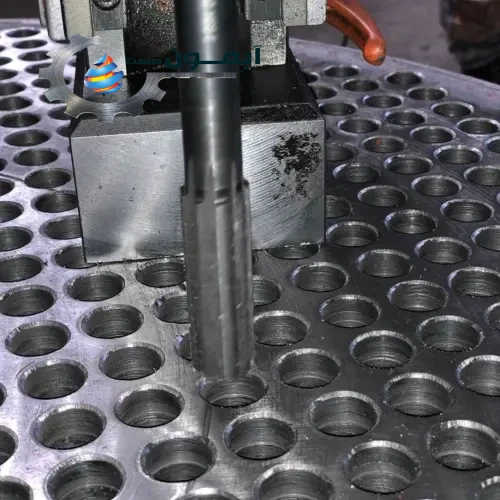

قطعات مختلف مبدل مانند پوسته، لوله‌ها، تیوب‌شیت و هدها بر اساس نقشه‌های ساخت آماده می‌شوند. عملیات برش، شکل‌دهی، سوراخ‌کاری، لوله‌گذاری و مونتاژ با توجه به طراحی انجام می‌شود تا اجزای مختلف مبدل در موقعیت صحیح قرار گیرند.
۴. جوشکاری و کنترل کیفیت
اتصالات موردنیاز مطابق روش‌های جوشکاری تعیین‌شده در پروژه انجام می‌شوند. کیفیت جوش‌ها و سایر اتصالات می‌تواند با روش‌های بازرسی و آزمون‌های غیرمخرب مورد بررسی قرار گیرد تا عیوب احتمالی پیش از مرحله نهایی شناسایی شوند.
۵. تست و بازرسی نهایی
پس از تکمیل ساخت، مبدل تحت بازرسی‌های نهایی قرار می‌گیرد و در صورت پیش‌بینی در مشخصات پروژه، تست‌های لازم از جمله تست فشار انجام می‌شود. کنترل ابعادی، بررسی اتصالات و تطبیق تجهیز با نقشه‌ها و مشخصات فنی نیز از مراحل مهم پیش از تحویل هستند.
۶. آماده‌سازی و تحویل
در مرحله پایانی، پس از تأیید نتایج بازرسی و تست‌ها، مبدل برای رنگ‌آمیزی، پوشش‌دهی یا سایر عملیات نهایی آماده شده و مطابق الزامات پروژه بسته‌بندی و برای نصب و بهره‌برداری تحویل می‌شود.
در مجموع، کیفیت نهایی مبدل حرارتی تا حد زیادی به دقت در طراحی، انتخاب صحیح متریال، کیفیت ساخت، جوشکاری، بازرسی و تست‌های نهایی وابسته است. به همین دلیل، انتخاب یک سازنده مبدل حرارتی پوسته و لوله با توانایی فنی و فرآیند کنترل کیفیت مشخص، یکی از عوامل مهم در دستیابی به تجهیزی مطمئن و متناسب با شرایط پروژه محسوب می‌شود.
عوامل مؤثر بر قیمت مبدل حرارتی پوسته و لوله
قیمت یک مبدل حرارتی عدد ثابتی نیست و بر اساس مشخصات پروژه تعیین می‌شود.
مهم‌ترین عوامل تأثیرگذار عبارت‌اند از:
ابعاد مبدل: افزایش سطح انتقال حرارت معمولاً باعث افزایش مقدار مواد مصرفی و هزینه ساخت می‌شود.
جنس متریال: قیمت فولاد کربنی، استنلس استیل و آلیاژهای خاص با یکدیگر متفاوت است.
فشار و دمای کاری: شرایط کاری سخت‌تر می‌تواند به ضخامت بیشتر و طراحی پیچیده‌تر نیاز داشته باشد.
تعداد و مشخصات لوله‌ها: تعداد تیوب‌ها، قطر، طول و جنس آن‌ها روی هزینه نهایی اثرگذار است.
نوع طراحی: مدل‌هایی که ساختار پیچیده‌تر یا قابلیت تعمیر و نگهداری ویژه دارند، ممکن است هزینه بیشتری داشته باشند.
بنابراین هنگام استعلام قیمت از سازنده مبدل حرارتی پوسته و لوله بهتر است به جای پرسیدن صرفاً «قیمت مبدل چقدر است؟»، مشخصات فنی پروژه را ارائه کنید تا قیمت بر اساس یک طراحی واقعی محاسبه شود.
سازنده مبدل حرارتی پوسته و لوله
آبمون صنعت؛ راهکار تجهیزات حرارتی و صنعتی
شرکت فولاد صنعت پدیده خزر با سابقه فعالیت از سال ۱۳۹۲، در زمینه طراحی و تولید تجهیزات حرارتی و تأسیسات صنعتی فعالیت می‌کند و با دو برند تخصصی، نیازهای صنایع مختلف را پوشش می‌دهد. آبمون صنعت به عنوان برند اصلی مجموعه، در حوزه طراحی و تولید دیگ بخار، دیگ آبگرم، تجهیزات حرارتی و تأسیسات صنعتی فعالیت دارد. در کنار آن، رایاب به عنوان برند تخصصی شرکت در حوزه نفت و گاز، محصولاتی از جمله مبدل‌های حرارتی، مخازن تحت فشار و سایر تجهیزات تخصصی صنعتی را ارائه می‌کند.
رویکرد این مجموعه بر طراحی و ساخت تجهیزات با تمرکز بر راندمان، قابلیت اطمینان، کیفیت ساخت و طول عمر مناسب استوار است. محصولات متناسب با الزامات فنی و استانداردهای ملی و بین‌المللی مرتبط با هر پروژه طراحی و تولید می‌شوند. همچنین، شرکت بر اساس سوابق اعلام‌شده، دارای پروانه کاربرد علامت استاندارد اجباری از مؤسسه استاندارد و تحقیقات صنعتی ایران و عضویت رسمی در وندورلیست وزارت نفت ایران است.
برای مجموعه‌هایی که به دنبال یک سازنده مبدل حرارتی پوسته و لوله هستند، برخورداری از دانش فنی، توانایی طراحی متناسب با شرایط پروژه، کنترل کیفیت و رعایت الزامات ساخت از عوامل مهم در انتخاب سازنده محسوب می‌شود. آبمون صنعت و برند تخصصی رایاب با تمرکز بر تجهیزات حرارتی و صنعتی، می‌توانند در پروژه‌هایی که به طراحی و ساخت تجهیزات متناسب با شرایط عملیاتی و مشخصات فنی نیاز دارند، مورد بررسی قرار گیرند.
نگهداری مبدل حرارتی پوسته و لوله
نگهداری منظم مبدل حرارتی پوسته و لوله یکی از مهم‌ترین اقدامات برای حفظ راندمان و افزایش طول عمر این تجهیزات است. تجمع رسوب و آلودگی روی سطح لوله‌ها می‌تواند انتقال حرارت را کاهش داده و باعث افزایش افت فشار و مصرف انرژی شود. به همین دلیل، بررسی دوره‌ای دما، فشار، افت فشار و میزان نشتی مبدل اهمیت زیادی دارد. همچنین تمیزکاری مناسب لوله‌ها، بررسی خوردگی و کنترل اتصالات باید مطابق شرایط کاری انجام شود. در نهایت، برنامه تعمیر و نگهداری بهتر است بر اساس نوع سیال، شرایط بهره‌برداری و توصیه‌های سازنده مبدل حرارتی پوسته و لوله تنظیم شود.
حجره اینترنتی این کسب و کار
💭سخن پایانی
سازنده مبدل حرارتی پوسته و لوله باید مجموعه‌ای از توانایی‌های مهندسی، ساخت، کنترل کیفیت و شناخت شرایط صنعتی را در اختیار داشته باشد. این تجهیزات نقش مهمی در انتقال حرارت و مدیریت انرژی در بسیاری از صنایع دارند و طراحی صحیح آن‌ها می‌تواند به عملکرد پایدارتر سیستم کمک کند.
آبمون صنعت، به عنوان برند فعال شرکت فولاد صنعت پدیده خزر، در حوزه تجهیزات حرارتی و تأسیسات صنعتی فعالیت می‌کند و برند رایاب نیز محصولات تخصصی حوزه نفت و گاز از جمله مبدل حرارتی و مخازن تحت فشار را پوشش می‌دهد.
اگر برای پروژه خود به دنبال مبدل حرارتی هستید، بهتر است پیش از انتخاب تجهیز، شرایط واقعی فرآیند، مشخصات سیالات، فشار و دما، سطح انتقال حرارت و استانداردهای موردنیاز را مشخص کنید. یک انتخاب مهندسی‌شده از همان ابتدا می‌تواند مسیر بهره‌برداری و نگهداری تجهیزات را ساده‌تر و مطمئن‌تر کند.
مبدل حرارتی فقط مجموعه‌ای از لوله و ورق فلزی نیست؛ قلبی است که در بسیاری از فرآیندهای صنعتی، انرژی را از یک جریان به جریان دیگر منتقل می‌کند. بنابراین کیفیت طراحی و ساخت آن اهمیت زیادی دارد.
اگر هدف شما دستیابی به تجهیزی متناسب با شرایط واقعی پروژه، عمر کاری مناسب و عملکرد قابل اتکا است، انتخاب یک سازنده مبدل حرارتی پوسته و لوله با تجربه و توانایی فنی، یکی از مهم‌ترین مراحل پروژه خواهد بود. آبمون صنعت و مجموعه فولاد صنعت پدیده خزر با تکیه بر سابقه فعالیت صنعتی و رویکرد مهندسی، تلاش می‌کند راهکارهایی متناسب با نیاز صنایع مختلف ارائه دهد.
